Nano heat pipe

나노 히트파이프는 다방면으로 가장 많이 사용하는 제품이다. 온돌난방이나 침대 개인사우나 족욕기 좌욕기등에 사용한다.

Fin Type heat pipe

히트파이프 외부로 방열핀을 일체형으로 뽑아올려 열전도와 방열의 효율을 높였다.

out side wick type heatpipe

외부윜 히트파이프는 파이프외부에 열을 많이 전달할수 있는 라운드 홈을 주어 내부로 열을 많이 흡수하고 히트파이프는 상부로 신속하게 열을 전달하여 열을 버리는 역할을 한다,냉각 효율을 높이는데 유용하다.

Double heat pipe

이중히트파이프의 종류를 3개로 나눌수 있는데 그는 냉각용, 축열용 ,전천후형이다.냉각용은 외부에서 열을 내부로 흡수 하여  상부로 운반할때 내부에 머무르는 열을 냉각수가 다시 한번 빼내어 냉각 효율을 높인다.축열용은 그와 반대로 외부로 열을 방출하여 난방을 하고 내부에 머무르는 열을 축열하여 가열을 멈춘후에도 축열되어있는 열이 방열을 해준다. 전천후형은 기울기 하기가 곤란한 환경에서 아무 제약없이 사용할 수 있는 방식의 히트파이프다.

평판형 히트파이프

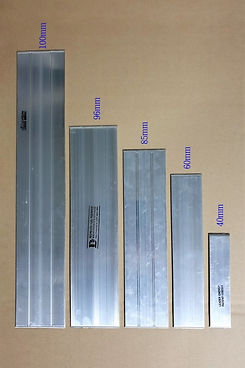

2.5mm얇은두께의 평판으로 넓이는 40,60,85,96,100mm 이외의 규격은 주문으로 생산하며 내부윜은 수십개의 미세관으로 이루어져 있다.

CPU냉각,LED냉각,좌욕기,족욕기,침대난방,태양광집열 등등으로 사용할 수 있다.

길이-100mm-1.960mm

무게(g)-330/m

재질-AL60계열

작동 유체-무기 혼합 액상

윜-모세관

전도율-10000000w/m.k

등온 성-<1k/m

최대전류밀도-100~200w/㎠

사용온도 범위--50~120℃

내부 승압 강도-60atm

외부 압축 강도(전면 가압)-

40kg/㎠

핀타입
평판히트파이프

평판히트파이프와 같고 외부에 방열핀을 일체형으로 성형하여 방열 효율을 높혔다. 방열이 필요한 라디에이터나 내부 공간의 온도를 상승 시킬때 사용하면 좋다.

길이-100mm-1.960mm

넓이-85mm

핀 높이-12mm

무게-

재질-AL60계열

작동 유체-무기 혼합 액상

윜-모세관

전도율-10000000w/m.k

등온 성-<1k/m

최대전류밀도-100~200w/㎠

사용온도 범위--50~120℃

내부 승압 강도-60atm

외부 압축 강도(전면 가압)-

40kg/㎠

열풍기용 히트파이프

​핀타입 히트파이프로 열풍기에 사용한다, 22,25Φ히트파이프로 300-500w PTC히터를 사용하고 팬으로 방열을 할때 열 응답성이 좋아 몇초만에 뜨거운 바람이 나온다.

고온용 히트파이프

고온에 사용 하기 때문에 히트파이프 재질은 압력 때문에 강관이나 스텐레스를 사용한다. 직경 20-32Φ로 사용해야 열운반이 용이하다.

​우풍방지 히트파이프 라디에이터

우풍방지와 화초난방을 동시에

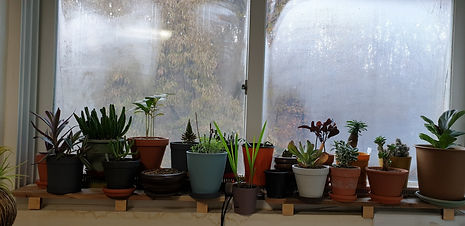

화초 겨울나기


LED히트파이프

350w 용

LED HEAT SINK 히트파이프

32Φ
led heat pipe013.jpg

LED히트파이프

250-300w용

22-25.4Φ

led heatpipe01.jpg

LED히트파이프

250w용

​히트싱크에 탄소나노 방열 코팅

25.4Φ
